Условие задачи

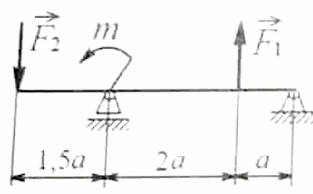

Для двухопорной балки требуется:

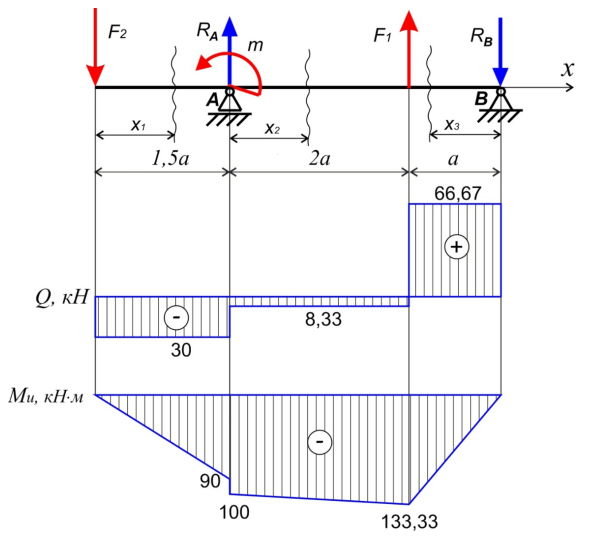

- построить эпюры поперечных сил Q и изгибающих моментов Mи;
- определить из расчета на прочность диаметр поперечного сечения.
Исходные данные:
[Ϭ]=160 МПа; F1=75 кН; F2=30 кН; m=10 кН·м; a=2 м.
Ответ
1. Определим величину опорных реакций.

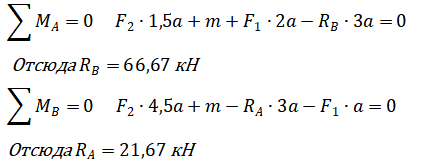

Составим уравнения равновесия:
Выполним проверку:
