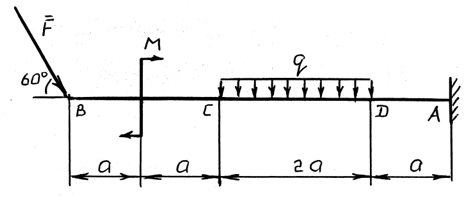

Для консольной балки (рис. 2.1), нагруженной равномерно распределенной нагрузкой интенсивностью q, силой F и парой сил с моментом М, определить опорные реакции заделки, если F = 26 кН, М = 6 кН * м, q = 19 кН / м, а = 0,6 м.

1. Выбираем систему координат хВу, совмещая ось х с балкой, а ось у, направляя перпендикулярно оси х. Освобождаем балку от связей и прикладываем реакции связей: реактивный момент М_А и составляющие реакции R_A по осям координат R_AX и R_AY. Равнодействующую равномерно распределенной нагрузки F_q = q * 2a = 19 * 2 * 0,6 = 22,8 кН,приложенную в точке пересечения диагоналей прямоугольника, переносим по линии ее действия в середину участка CD - в точку К (рис. 2.2).

2. Для полученной плоской системы сил составляем 3 уравнения равновесия и определяем опорные реакции.

2.1 Определяем реактивный момен...
