решение задачи на тему:

Для плоского рычажного механизма: - ознакомиться с заданной схемой механизма, выявить стойку, входное, выходное и промежуточные звенья.

Дата добавления: 22.09.2024

Условие задачи

Для плоского рычажного механизма:

- ознакомиться с заданной схемой механизма, выявить стойку, входное, выходное и промежуточные звенья. Изобразить структурную схему механизма без соблюдения масштаба, пронумеровать все звенья (стойку обозначить цифрой 0), обозначить все кинематические пары прописными буквами (О, А, В, С…);

- установить виды движения звеньев относительно стойки (абсолютные) и виды движения относительно друг друга. Составить таблицу кинематических пар с указанием номеров звеньев, образующих каждую пару, названия каждой пары и числом степеней свободы;

- найти число степеней свободы механизма по формуле П.Л. Чебышева;

- выделить начальное звено 1 и стойку 0, изобразив их отдельно;

- оставшуюся кинематическую цепь разложить на структурные группы (группы Ассура), изобразив их отдельно. Указать класс и вид каждой структурной группы.

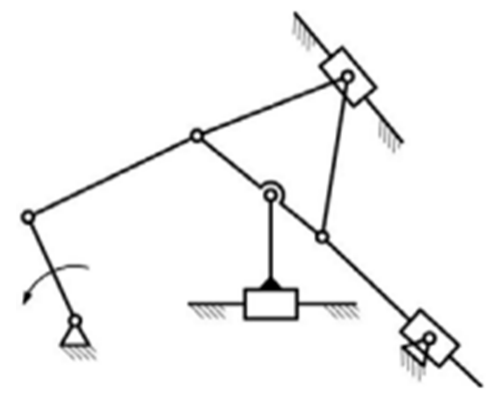

Структурная схема плоского рычажного механизма

Ответ

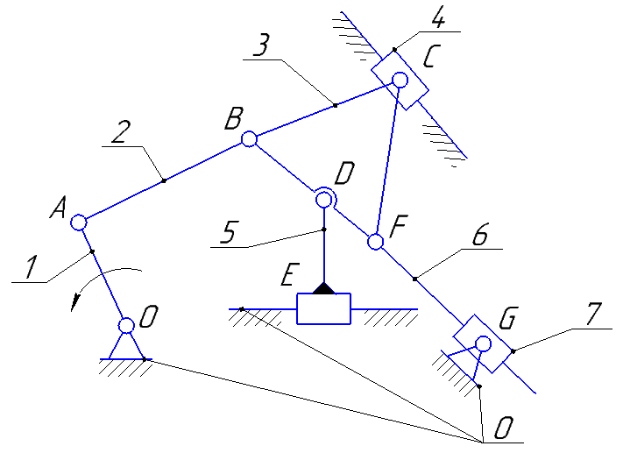

Рисунок 2. Схема рычажного механизма

Механизм состоит из следующих звеньев:

0 стойка (неподвижное звено);

1 кривошип (ведущее звено), совершает вращательное движение относительно стойки;

2 шатун (промежуточное звено), совершает сложное движение относительно стойки и вращательное движение относительно кривошипа 1 и шатуна 3;

3 шатун (промежуточное звено), совершает сложное движение относительно стой...
