Для рамы (рис. 1) с выбранными размерами и нагрузкой, требуется. Построить эпюры изгибающих моментов, поперечных и продольных сил. Проверить правильность построенных эпюр.
«Для рамы (рис. 1) с выбранными размерами и нагрузкой, требуется. Построить эпюры изгибающих моментов, поперечных и продольных сил. Проверить правильность построенных эпюр.»
- Механика
Условие:
Для рамы (рис. 1) с выбранными размерами и нагрузкой, требуется:
а) построить эпюры изгибающих моментов, поперечных и продольных сил;
б) проверить правильность построенных эпюр.
Исходные данные:

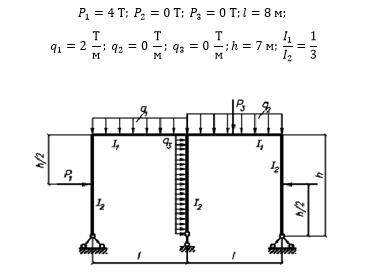

Рисунок 1 – Выбранная схема
Решение:
Кинематический анализ
Число лишних связей n (степень статической неопределенности) заданной стержневой системы (рис. 2, а)

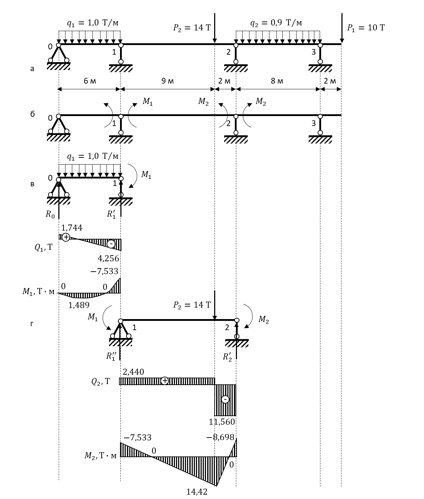

Рисунок 2 Расчет эпюр для постоянной нагрузки
Здесь шарниры; C0=5 так как им...
