Для сечения сборных элементов зданий определить положение центра тяжести. Дано:Определить: хС, уС.1.Чертим сечение в масштабе 1:200. 2.Разбиваем сечение на 4 фигуры: 2 прямоугольника и 2 треугольника. Они

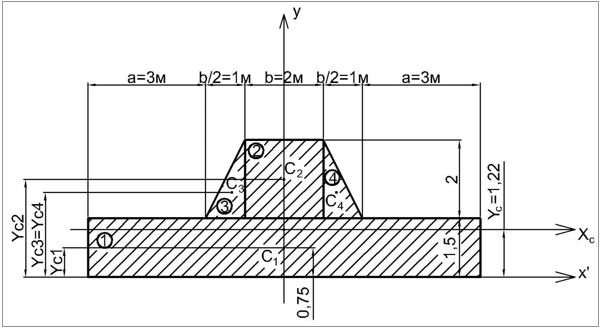

1. Чертим сечение в масштабе 1:200.

2. Разбиваем сечение на 4 фигуры: 2 прямоугольника и 2 треугольника. Они обозначены цифрами 1, 2, 3, 4.

3. Укажем центры тяжести простых фигур: точки С₁, С₂, С₃, С₄.

4. Выбираем систему координат. Ось Х' проведем через нижнюю грань сечения, а ось Y совместим с осью симметрии сечения.

5. Определяем координаты центров тяжестей отдельных фигур:

т.С1: х1=0, у1=h1/2=...
