Для стального вала постоянного поперечного сечения с двумя зубчатыми колесами, передающего мощность Р кВт, при угловой скорости ω, рад/с

Дано: P =16кВт, ω = 40 рад/с.

Требуется:

1) определить вертикальные и горизонтальные составляющие реакций подшипни ков;

 2) построить эпюру крутящих моментов;

3) построить эпюры изгибающих моментов в вертикальной и горизонтальной плоскостях;

4) определить диаметр вала, приняв [σ] = 70 МПа и полагая Fr₁ = 0,4F1, Fr₂ = 0,4F₂. расчет производить по гипотезе наибольших касательных напряжений.

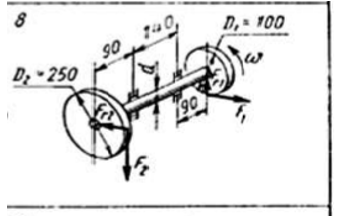

Все размеры на даны в миллиметрах.
