Для стальной балки круглого поперечного сечения, нагруженной сосредоточенными силами, моментами, необходимо: построить эпюру изгибающего момента Мх; определить вертикальное перемещение в точке D; определить угол поворота на опоре С.

Условие:

Для стальной балки (рис.) круглого поперечного сечения, нагруженной сосредоточенными силами, моментами, необходимо:

- построить эпюру изгибающего момента М_х;

- определить вертикальное перемещение в точке D;

- определить угол поворота на опоре С.

Исходные данные взять из таблицы. Диаметр сечения d = 20 мм; Е = 2·10⁵МПа.

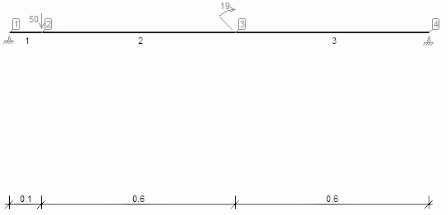

Расчетная схема

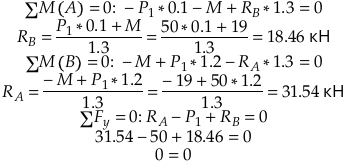

Определим опорные реакции:

Рассчитаем значения для построения эпюры изгибающих моментов:

1) M_x = 0 кНм

2) M_x = R_A*0.1=31.54*0.1=3.15 кНм

3) M_x= R_A*0.1=31.54*0.1=3.15 кНм

4) M_x = R_A*0.7- P₁*0.6=31.54*0.7-50*0.6=-7.92 кНм

5) M_x = R_A*0.7- P₁*0.6+M=31.54*0.7-50*0.6+19=11.08 кНм

6) M_x =0 кНм

Построим эпюру изгибающих моментов от заданной нагрузки:
