Для стальной балки (рис.2.2.) круглого поперечного сечения, нагруженной сосредоточенными силами, моментами, необходимо: - построить эпюру изгибающего момента Мх;
«Для стальной балки (рис.2.2.) круглого поперечного сечения, нагруженной сосредоточенными силами, моментами, необходимо: - построить эпюру изгибающего момента Мх;»
- Механика
Условие:

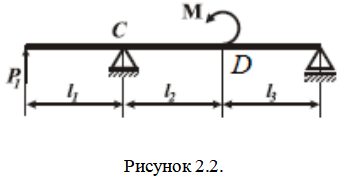

Для стальной балки круглого поперечного сечения, нагруженной сосредоточенными силами, моментами, необходимо:
- построить эпюру изгибающего момента Мх;
- определить вертикальное перемещение в точке D;
- определить угол поворота на опоре С.
Принять для всех вариантов диаметр сечения d = 20 мм; Е = 2·105 МПа.
Таблица 2.2.
Решение:

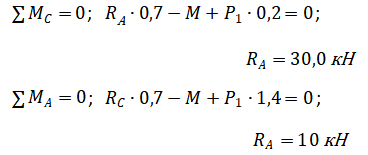

Определим реакции опор из условия статического равновесия балки.
Проверка
Для построения эпюры изгибающих моментов воспользуемся методом сечений. Рассмотрим 3 сечения и запишем для каждого из них услови...
