Условие задачи
Для стальной балки, жёстко защемлённой одним концом, построить эпюры поперечных сил и изгибающих моментов. Из условия прочности рассчитать размеры поперечного сечения балки.
Рассмотреть два варианта:
а) поперечное сечение в виде прямоугольника, высота прямоугольника вдвое больше его ширины (h=2b);
б) поперечное сечение в виде двутавра. Сравнить данные варианты по расходу материала.
В расчетах принять [σ] = 160 МПа.
Исходные данные:
Ответ

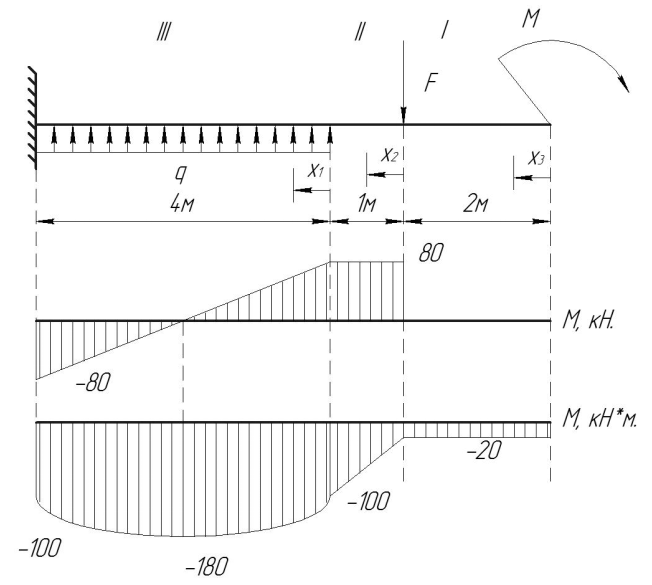

Построим эпюры. Разобьём балку на участки. Границами участков являются сечения, в которых приложена внешняя нагрузка. С помощью метода сечений найдем величину поперечной силы QУ и изгибающего момента МZ на каждом участке.
Участок I:
