Для стальной двухопорной балки (рис. 1), нагруженную внешними силами F = 26 кН; М = 25 кН×м; q = 16 кН/м с длиной участков  l =0,5 м.

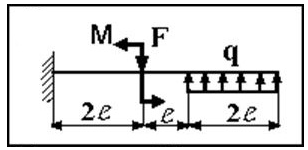

Рис. 1

Требуется:

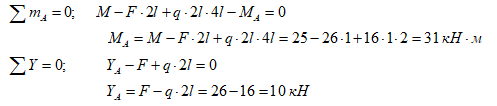

1. Определить опорные реакции.

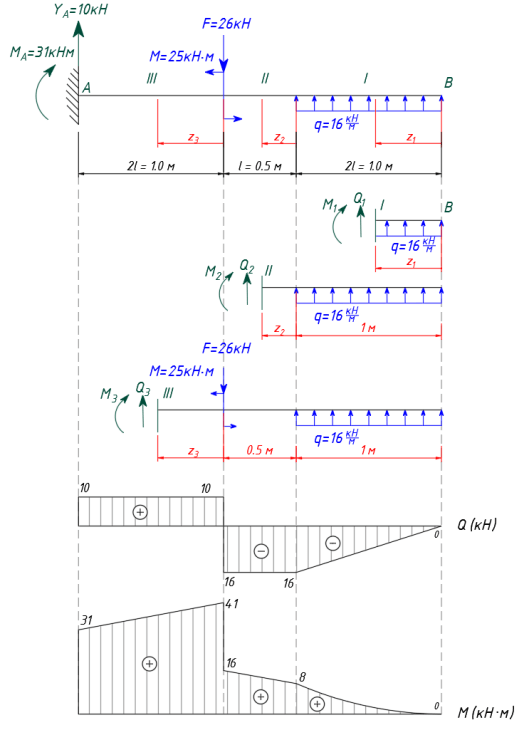

2. Построить аналитически эпюры поперечных сил и изгибающих моментов.

3. Установить опасные сечения балки по нормальным напряжениям.

4. Подобрать прямоугольное сечение при соотношении сторон b/h = 0,5, приняв (сосна).

5. Построить эпюру нормальных напряжений для опасного   сечения.

6. Рассчитать для опасного сечения балки величину нормальных напряжений в слое, расположенном на расстоянии a = 6 см от кромки сечения и показать эти напряжения на эпюре.
