Решение задачи
Для стальной подвески, к которой приложены внешние силы, построить эпюры нормальных сил, нормальных напряжений, перемещений и проверить ее на прочность.
- Механика
Условие:

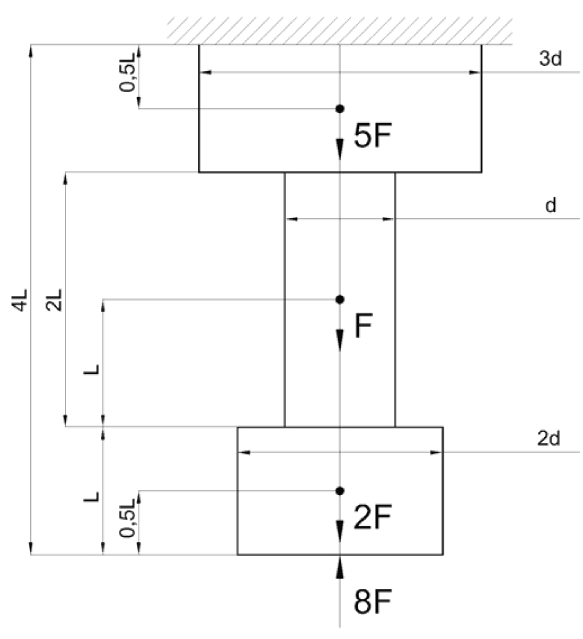

Для стальной подвески, к которой приложены внешние силы F=12 кН, построить эпюры нормальных сил N, нормальных напряжений
, перемещений Δl и проверить ее на прочность, если допускаемое напряжение [σ]=180 МПа. Размеры подвески d=20 мм и l=30 мм.
Решение:
Для удобства построений повернем подвеску на 900 против часовой стрелки.
На схеме подвески отмечаем участки I, II, III, IV, V и VI.
Проводим ось подвески z, положительное направление от заделки.
Определяем силу на каждом участке:
Строим эпюру продольных сил.
