Для статически неопределимой рамы (рисунок 1) требуется построить эпюры изгибающих моментов (М), поперечных сил (Q), продольных сил (N) и проверить правильность построения данных эпюр.
«Для статически неопределимой рамы (рисунок 1) требуется построить эпюры изгибающих моментов (М), поперечных сил (Q), продольных сил (N) и проверить правильность построения данных эпюр.»
- Механика
Условие:
Для статически неопределимой рамы (рисунок 1) требуется построить эпюры изгибающих моментов (М), поперечных сил (Q), продольных сил (N) и проверить правильность построения данных эпюр.
Исходные данные:
а=4 м,
b=3 м,
h=3,5 м,
q1 =3 т/м,
P3=7 .
Коэффициенты относительной жесткости: K1=0,7; K2=1; K3=0,7; K4=1; K5=0,6.
Решение:
Дано:
а=4 м,
b=3 м,
h=3,5 м,
q1 =3 т/м,
P3=7 .
Коэффициенты относительной жесткости: K1=0,7; K2=1; K3=0,7; K4=1; K5=0,6.

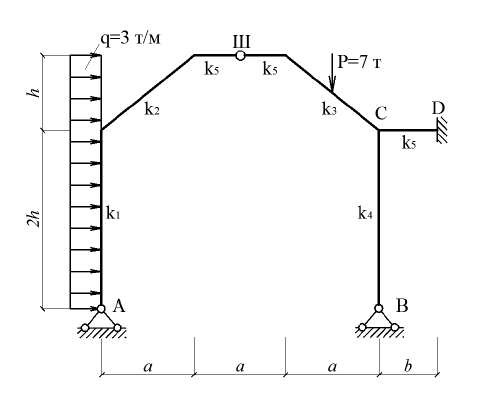

Рисунок 1.
1. Определение числа неизвестных. Количество неизвестных определяем по формуле (1)n=3k ш 2п = 3*2 3 = 3 рама три раза статически неопределима.2. Выбор основной системы. Основную систему выбираем путем введения в жесткий узел С и заделку D шарниры. Неизвестными ...
