Для ступенчатого статически неопределимого стержня необходимо определить: продольные силы и нормальные напряжения в поперечных сечениях. Построить эпюры продольных сил и нормальных напряжений.

Условие:

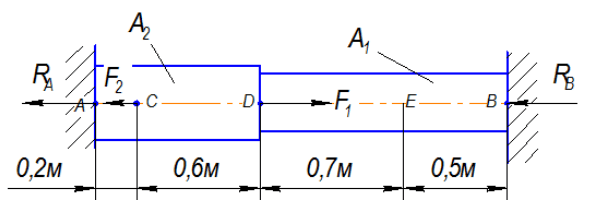

Для ступенчатого статически неопределимого стержня необходимо определить:

1.Продольные силы и нормальные напряжения в поперечных сечениях.

2.Построить эпюры продольных сил и нормальных напряжений.

3.Проверить условие прочности для опасного сечения стержня.

4.Построить эпюру перемещений.

Таблица 2.

Таблица 3.

Принять:

1.Задача один раз статически неопределима.

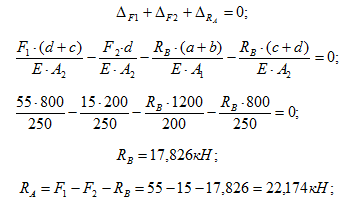

Для раскрытия статической неопределимости составляем дополнительное уравнение деформаций:

2.Определяем продольные силы N по длине стержня и строим их эпюру.

На ...
