Для схем, представленных на рисунке 1.20, требуется: 1) построить эпюры продольных сил N, поперечных сил Q и изгибающих моментов M;

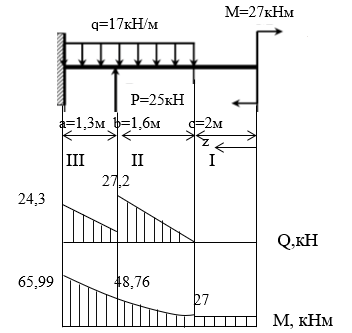

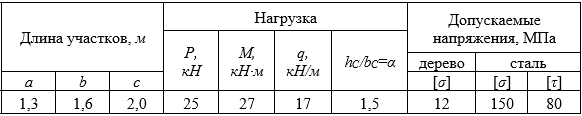

Для заданной схемы балки требуется написать выражения поперечной силы Q и из-гибающего момента М для каждого участка в общем виде, построить эпюры Q и М, найти Мmax и подобрать стальную балку двутаврового поперечного сечения при [σ]=160 МПа.

Определить расход нефти, протекающей по трубопроводу, имеющему сужение (рис. 27), если заданы , и разность уровней в ртутном дифференциальном пьезометре

Из бака А, в котором поддерживается постоянный уровень Н = 112 м, вода протекает по цилиндрическому насадку диаметром d = 20 мм в бак В, из которого сливается в атмосферу по короткой трубе диаметром D = 25 мм,
