Для схемы II определить необходимое количество заклепок диаметром d, для соединения листов внахлест/ Толщины листов и величина растягивающих усилий приведены в таблице 3.

22 августа 2024
Механика

Условие:

Для схемы II (рис.82, табл.3 ) определить необходимое количество заклепок диаметром d, для соединения листов внахлест, если а . Толщины листов и величина растягивающих усилий приведены в табл.3.

Рис. 81.

Табл. 3.1. Исходные данные

Замечание: на схеме № 3 нет листа с толщиной поэтому то значение игнорируем.

Решение:

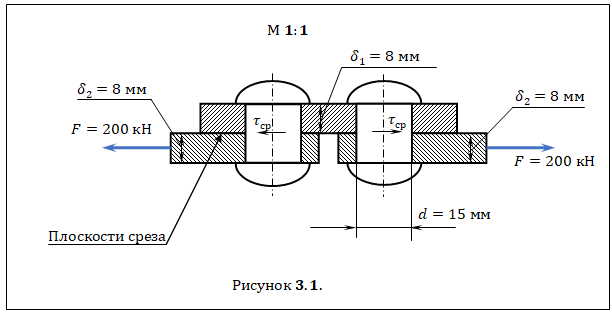

1. Данное соединение нагружено силой, перпендикулярной к оси заклепок. В таком соединении заклепки испытывает срез и смятие. Срез испытывает по плоскостям среза, т.е. по плоскостям касания стыкуемых деталей, а смятение по всей поверхности касания заклепки с поверхностью отверстия в детали (рис. 3.1).

2. Формула проверочного и проектировочного расчетов заклепок на срез имеют следующий вид:
