Условие задачи

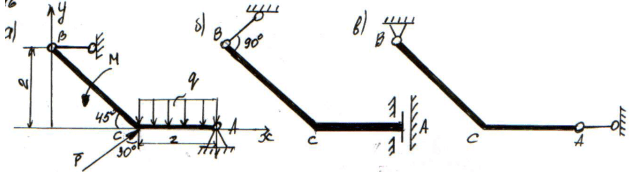

Для трех способов закрепления бруса (рис.3), ось которого – ломаная линия определить реакции в опорах для того способа, у которого исследуемая реакция имеет наименьший модуль.
Исходные данные:
М = 4кН*м; q2 = 3кН/м; P = 2кН; исследуемая реакция ХА.
Ответ
1. Рассмотрим равновесие бруса. На него действуют активные силы сосредоточенная сила Р под углом 30 к вертикальной оси системы отсчета XY; пара сил с моментом М; равномерно распределенная нагрузка интенсивностью q и реактивные силы реакции опор.
На рис.4 реакцию неподвижной шарнирной опоры А изображаем двумя её составляющими ХА и YA; реакцию подвижной шарнирной опоры В изображаем ХВ.
На рис.5 реакцию скользящей заделки А изображаем в виде ХА, момент в скользящей заделке изображаем в виде МА; реакцию подвижной шарнирной опоры В изображаем двумя её составляющими RBx и RBy.
На рис.6 реакц...
