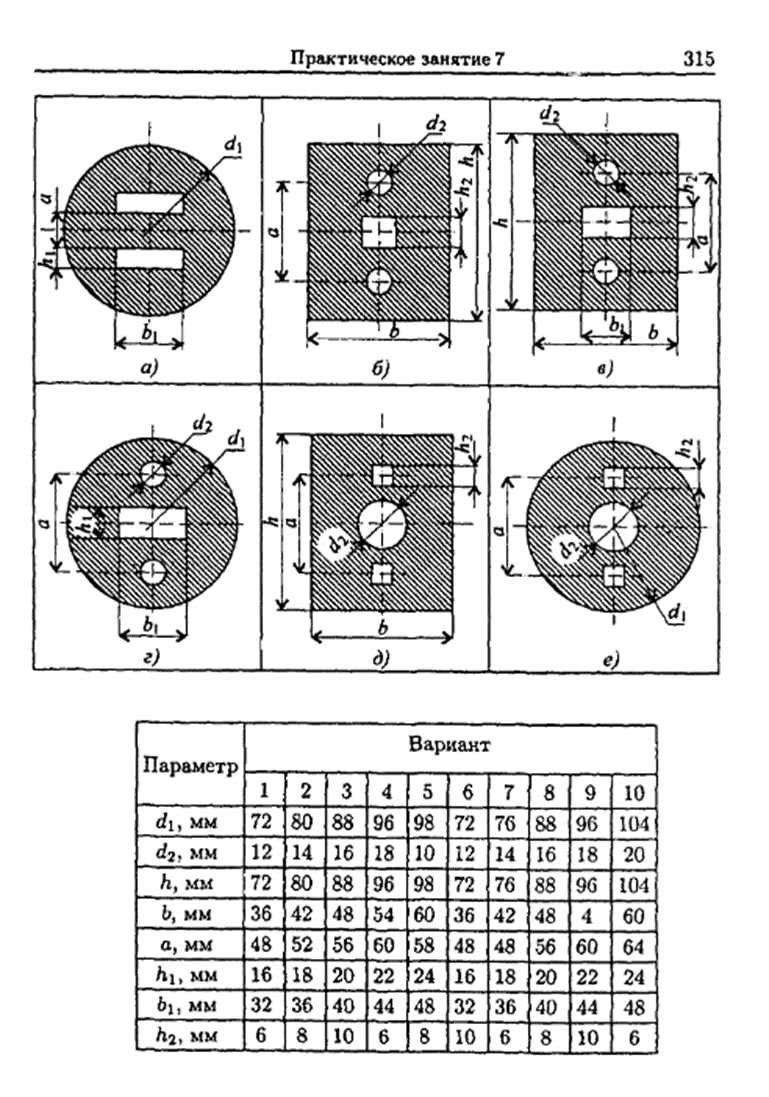

Для всех рисунков главные центральные оси совпадают с осями симметрии основного сечения. Это означает, что главные центральные моменты инерции сечений совпадают для осей симметрии основной фигуры, т. е необходимо найти Jx и Jy.

Для всех рисунков главные центральные оси совпадают с осями симметрии основного сечения. Это означает, что главные центральные моменты инерции сечений совпадают для осей симметрии основной фигуры, т. е необходимо найти Jx и Jy. Все размеры указаны в мм. Замечена очевидная опечатка в размере b (этот размер меньше любого отверстия), поэтому значение b заменено с 4 на 48 мм.

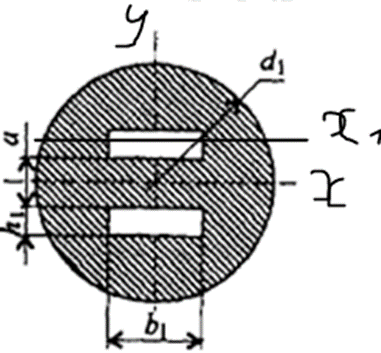

а) Дано:

a = 60;

h₁ = 22;

b₁ = 44;

d₁ = 96.

Найти J_x и J_y.



б) Дано:



d₂ = 18;

h₂ = 10;

a = 60;

h = 96;

b = 48.

Найти J_x и J_y.

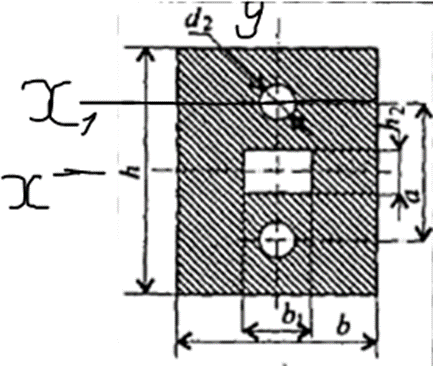

в) Дано:

d₂ = 18;

h₂ = 10;

a = 60;

h = 96;

b = 48;

b₁ = 44.

Найти J_x и J_y.

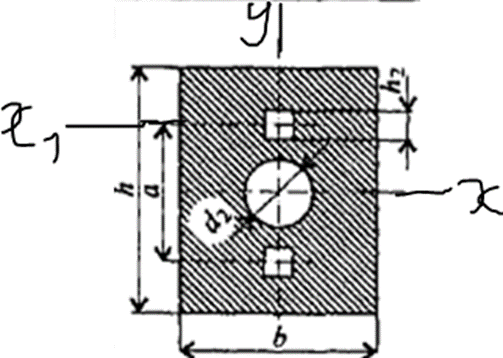

д)

d₂ = 18;

h₂ = 10;

a = 60;

h = 96;

b = 48.

Найти J_x и J_y.

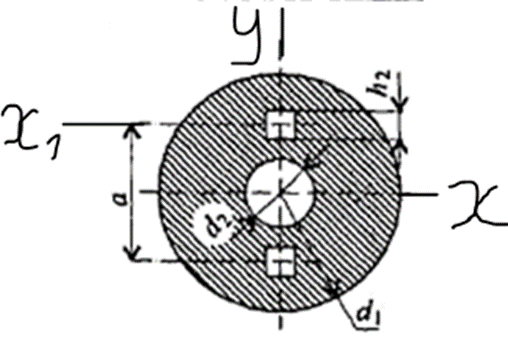

е)

d₂ = 18;

h₂ = 10;

a = 60;

d₁ = 96.

Найти J_x и J_y.
