Условие:

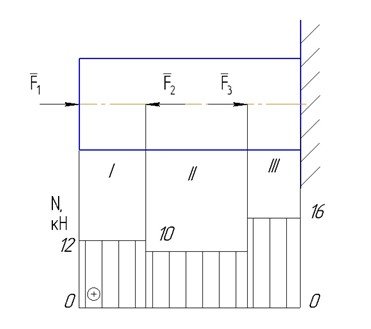

Для заданного бруса построить эпюру продольных сил и для опасного сечения определить его размеры в двух вариантах: а) круг диаметром d 6) квадрат со стороной а. Принять [ σ ] =1бО МПа.
Решение:
Рассчитываем величину суммарной продольной силы на каждом участке.
На первом участке N1=F1=12 кН.
На втором участке N2=N1-F2=12-2=10 кН.
На третьем участке N3=N2+F3=10+6=16 кН.
Опасным является третий участок.
Вызываемые нагрузками напряжени...
