Для заданного стержня построить эпюры продольных сил, нормальных напряжений и перемещений поперечных сечений. Для заданного стержня построить эпюры продольных сил, нормальных напряжений и перемещений поперечных сечений.

1. Изобразим расчетную схему стержня и разделим ее на три силовых участка.

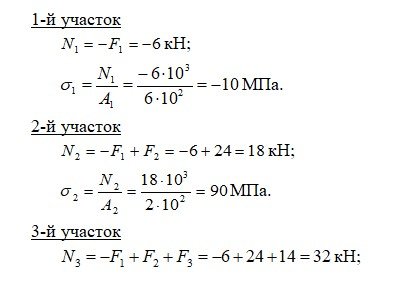

2. Определим продольную силу N и нормальное напряжение на каждом участке, начиная со свободного конца.

Строим эпюры N и (р...
