Условие задачи
Для заданной балки требуется:
1.Из условия равновесия балки определить реакции опор.
2. Построить эпюры поперечных сил «Q» и изгибающих моментов «М».
3.Из расчёта на прочность по нормальным напряжениям подобрать двутавровое, круглое и прямоугольное сечения и сравнить массу балки каждого сечения.
4.Для опасного сечения балки двутаврового сечения проверить прочность по касательным напряжениям, построить эпюры
5.Определить угол поворота свободного конца балки. h/b=1,25.
Таблица 8.
Ответ

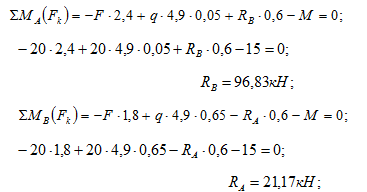

1.Определение реакций опор:
Проверка
Реакции опор определены верно.
2.Построение эпюр Q и М.
