Условие задачи

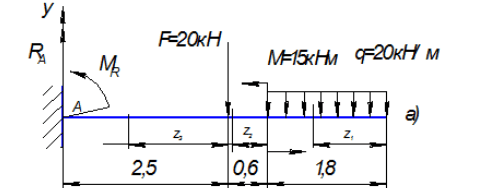

Для заданной балки требуется:
1.Из условия равновесия балки определить реакции опор.
2. Построить эпюры поперечных сил «Q» и изгибающих моментов «М».
3.Из расчёта на прочность по нормальным напряжениям подобрать двутавровое, круглое и прямоугольное сечения и сравнить массу балки каждого сечения.
4.Для опасного сечения балки двутаврового сечения проверить прочность по касательным напряжениям, построить эпюры
5.Определить угол поворота свободного конца консольной балки.
Таблица 9
Ответ

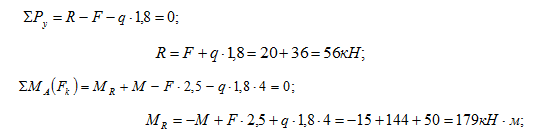

1.Определяем опорные реакции:

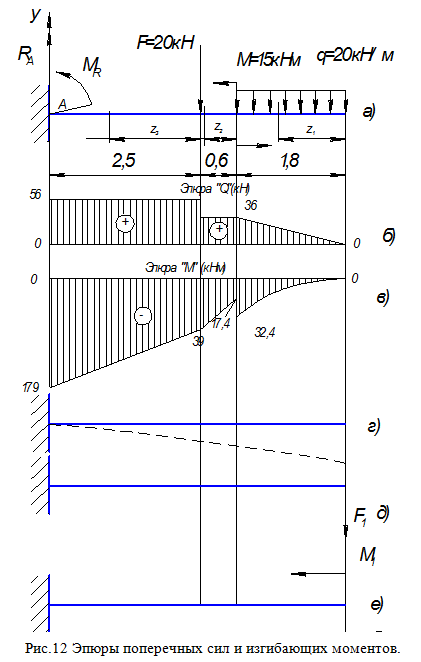

2. Определяем поперечные силы и изгибающие моменты и строим их эпюры:
