Для заданной балки, требуется: простроить эпюры внутренних усилий; указать положение опасного сечения; для стальной двутавровой балки, подобрать номер прокатного профиля из условия прочности. если сигма равно сто пятьдесят МПа.

Дата добавления: 22.09.2024

Условие задачи

Для заданной балки, требуется:

1) простроить эпюры внутренних усилий;

2) указать положение опасного сечения.

3) для стальной двутавровой балки, подобрать номер прокатного профиля из условия прочности. если [σ] = 150МПа;

Ответ

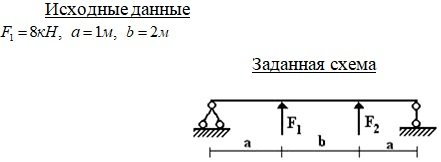

1. Изобразим схему в соответствии с исходными данными.

Определяем опорные реакции.

Для заданной шарнирно опертой балки необходимо найти три опорные реакции: RA, HA и RB. Поскольку на балку действуют только вертикальные нагрузки, перпендикулярные к ее оси, горизонтальная реакция неподвижной шарнирной опоры A равна нулю: HA = 0.

Направления вертикальных реакций RA и RB выбираем произвольно. Направим, например, обе вертикальные реакции вверх. Для вычисления их значений составим два уравнения статики:
