Условие:
Для заданной двухопорной балки определить реакции опор, построить .эпюру изгибающих моментов и для опасного сечения определить его размеры в двух вариантах : а) двутавр; б) прямоугольник с отношением высоты к ширине h / Ь =3. Принять [σ ]=1бО МПа.

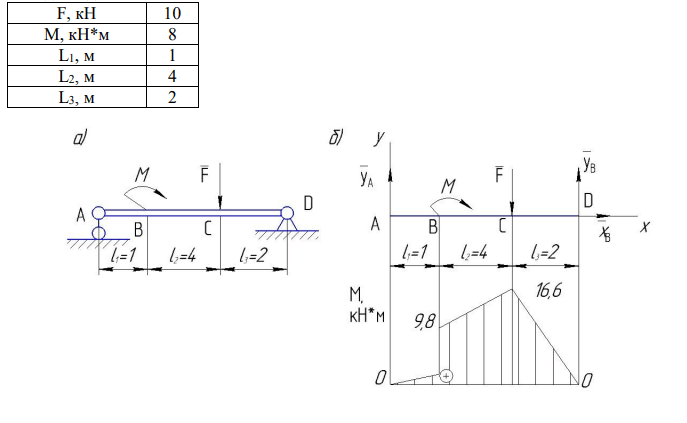

Исходные данные:
Решение:

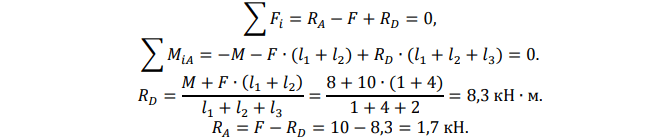

1. Определяем реакции опор, используя условия равновесия:
Выполним проверку:
2. Освобождаем правый конец от связи и слева направо определяем величину изгибающего момента:
Изгибающий момент в точке D:...
