Для заданной консольной балки построить эпюру изгибающая моментов и для опасного сечения определить это размеры в двух вариантах: а) двутавр; б) прямоугольник с отношением высоты и ширины h /Ь =2. Принять [ т ] =1бО МПа
«Для заданной консольной балки построить эпюру изгибающая моментов и для опасного сечения определить это размеры в двух вариантах: а) двутавр; б) прямоугольник с
отношением высоты и ширины h /Ь =2. Принять [ т ] =1бО МПа»
- Механика
Условие:
Для заданной консольной балки построить эпюру изгибающая моментов и для опасного сечения определить это размеры в двух вариантах:
а) двутавр; б) прямоугольник с отношением высоты и ширины h /Ь =2. Принять [ т ] =1бО МПа.

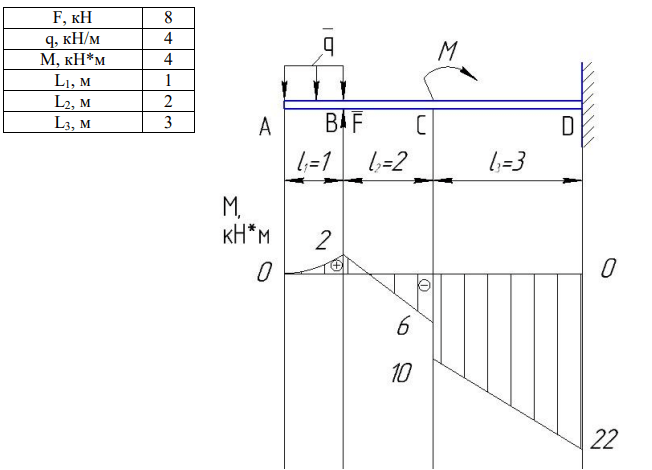

Исходные данные:
Решение:
1. Изгибающий момент в точке А:𝑀и𝐴 = 0.
Изгибающий момент в точке B:
На этом участке действует распределённая нагрузка. Это значит, что на эпюре график момента будет криволинейным.
Для построения необходимо найти ещё как минимум одну точку, например, в точке D:
