Для заданной конструкции определить усилия в стержнях. Подобрать для растянутых стержней по 2 равнополочных уголка, для сжатых стержней по 2 неравнополочных уголка
- Механика
Условие:
Для заданной конструкции (рисунок 2) определить усилия в стержнях. Подобрать для растянутых стержней по 2 равнополочных уголка, для сжатых стержней по 2 не равнополочных уголка, если допускаемое напряжение при сжатии материала составляет 120 МПа, а при растяжении – 160 МПа.
G = 140 кН; 𝛼 = 110º; 𝛽 = 90º; γ = 90º.

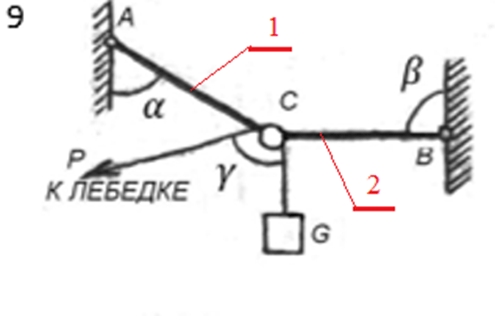

Рис.2. Схема 9.
Решение:
Дано: G = 140 кН; 𝛼 = 110; 𝛽 = 90; = 90.
Мысленно вырезаем узел С и рассматриваем его равновесие. К узлу приложены продольные силы N1 и N2, возникающие в стержнях 1 и 2, а также сила натяжения троса Р, которая численно равна весу G, т.е. P = G = 140 кН и направлена вдоль троса.

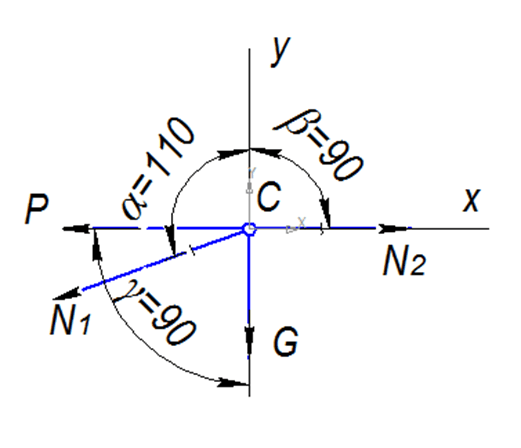

Предполагаем первоначально, что продольные силы в стержнях - растягивающие. Расчетная схема представлена на рис.2.1.
Рис....
