  4. Для заданной конструкции рассчитать в буквенной форме в...
Решение задачи на тему

Для заданной конструкции рассчитать в буквенной форме величины усилий, возникающих в опорах, при ее нагружении системой внешних активных сил. Величину силы Р и линейный размер а считать заданными.

  • Механика
Для заданной конструкции рассчитать в буквенной форме величины усилий, возникающих в опорах, при ее нагружении системой внешних активных сил. Величину силы Р и линейный размер а считать заданными.

Условие:

Для заданной конструкции рассчитать в буквенной форме величины усилий, возникающих в опорах, при ее нагружении системой внешних активных сил. Величину силы Р и линейный размер а считать заданными.

Дано:

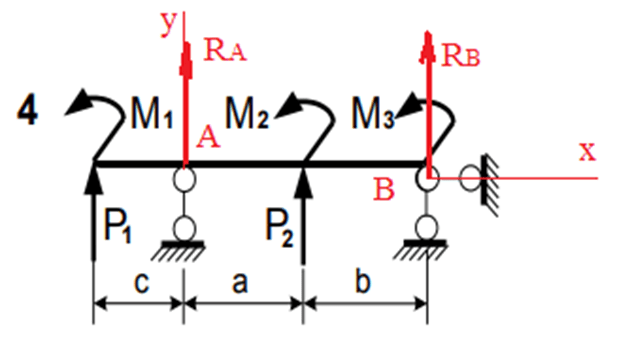

Схема №4, b/a = 2,5; /Pa = - 1, P1/P = 3, M1/Pa = - 2, c/a = 3, M3/Pa = - 3, P2/P = 3.

Решение:

На основании заданных соотношений, имеем: b = 2,5a, c = 3a, M1 = -2Pa, M2 = - Pa, M3 = -3Pa, P1 = 3P, P2 = 3P, (1)

Освобождаем балку от связей (опор), заменяя их действие реакциями связей. Для полученной плоской системы сил составляем уравнениям равновесия в виде:

МА = 0, RB(a+b) + P2a - P1c + M1 ...
