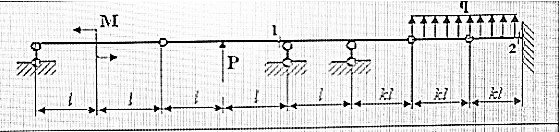

Для заданной многопролетной статически определимой балки, схемы нагружения которой приведены на рисунке, а исходные данные представлены в таблице, требуется:
- Механика
Условие:
Расчет многопролетной статически определимой балки Техническое задание
Для заданной многопролетной статически определимой балки, схемы нагружения которой приведены на рисунке, а исходные данные представлены в таблице, требуется:
1. Произвести кинематический анализ.
2. Определить реакции в опорах балки.
3. Определить значения и построить эпюры поперечных сил и изгибаю- щих моментов в поперечных сечениях балки.
4. Для заданных сечений 1 и 2 построить линии влияния поперечных сил и изгибающих моментов, а также линии влияния двух опорных реакций (по выбору).
5. По линиям влияния определить внутренние силовые факторы в заданных сечениях и сопоставить их со значениями на соответствующих эпюрах

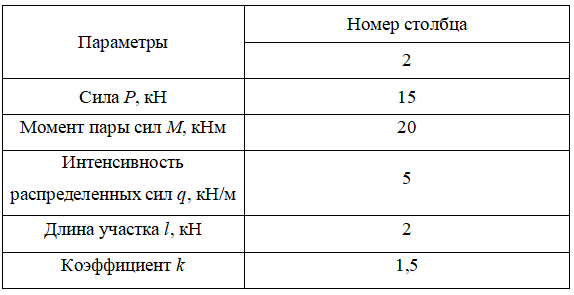

Исходные данные:
Решение:

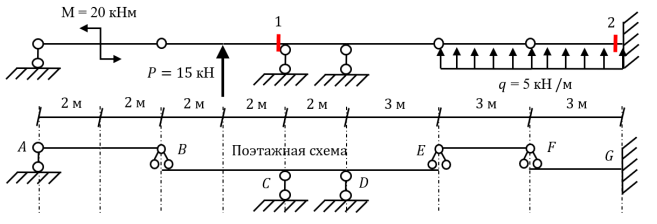

Изобразим расчетную схему с нагрузкой и ниже покажем поэтажную схему (схему взаимодействия дисков балки).
1. Кинематический анализ.
Проверяем выполнение необходимых условий геометрической неизменяемости и статической определимости балки по формуле:
(системе хватает связей).
