Для заданной рамы построить эпюру изгибающих моментов при следующих исходных данных: а равно 2 м, п1 равно 2 кН, п2 равно 4 кН, п3 равно 6 кН, м2 равно 4 кНм.
«Для заданной рамы построить эпюру изгибающих моментов при следующих исходных данных: а равно 2 м, п1 равно 2 кН, п2 равно 4 кН, п3 равно 6 кН, м2 равно 4 кНм.»
- Механика
Условие:
Для заданной рамы (рис. 3) построить эпюру изгибающих моментов при следующих исходных данных: а = 2 м, P1= 2 кН, P2= 4 кН, P3= 6 кН, m2 = 4 кНм.
Решение:
Балка №1

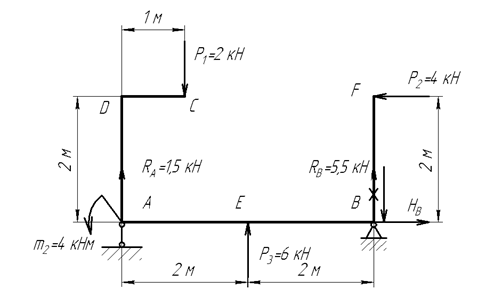

В соответствии с исходными данными задачи строим фактическую расчётную схему рамы (рис. 5.2, б), на которой указываем её геометрические размеры, величины всех внешних нагрузок, а также опорных реакций после их вычисления.
Определяем опорные реакции рамы. На расчётной схеме показываем векторы опорных реакций RB и HB шарнирно-неподвижной опоры B и вектор RA на шарнирно-подвижной опоре...
