Для заданной стальной двухопорной балки определить реакции опор, построить эпюры поперечных сил и изгибающих моментов. Определить из условия прочности требуемый размер двутаврового сечения балки
«Для заданной стальной двухопорной балки определить реакции опор, построить эпюры поперечных сил и изгибающих моментов. Определить из условия прочности требуемый размер двутаврового сечения балки»
- Механика
Условие:

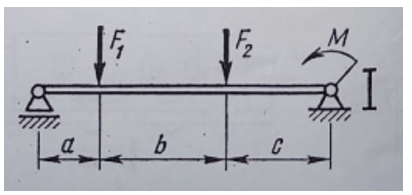

Для заданной стальной двухопорной балки определить реакции опор, построить эпюры поперечных сил и изгибающих моментов. Определить из условия прочности требуемый размер двутаврового сечения балки, если F1=10кН; F2=18кН; М = 5 кН·м; а = 0,8м; b = 4,2м; с = 3 м, [𝜎] = 160 МПа.
Решение:
Освобождаем балку от связей, заменяя их действие реакциями связей.
Для полученной плоской системы сил составляем два уравнения равновесия:
Из уравнения (1), находим:
Из уравнения (2), получаем:
