Условие задачи
Для заданной стержневой конструкции рассчитать величины усилий, возникающих в стержнях, при ее нагружении системой активных внешних сил.
Дано:
Схем №1, α = 60º, β = 45º, Р2 = 100 Н, α2 = 50º, Р3 = 50 Н, α3 = 40º, Р1 = 130 Н.
Ответ

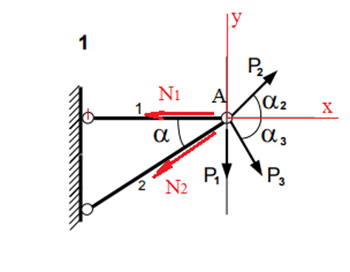

Мысленно вырезаем узел А и рассматриваем его равновесие, предполагая, что усилия в стержнях - растягивающие.
Составляем уравнения равновесия в виде:
РХi = 0, - N1 - N2cos + P2c...
