Для заданной схемы балки нагруженной сосредоточенной силой F, сосредоточенным моментом M и распределенной нагрузкой q требуется написать выражения Q и M в общем виде, построить эпюры Q и M,

«Для заданной схемы балки нагруженной сосредоточенной силой F, сосредоточенным моментом M и распределенной нагрузкой q требуется написать выражения Q и M в общем виде, построить эпюры Q и M,»
  • Механика

Условие:

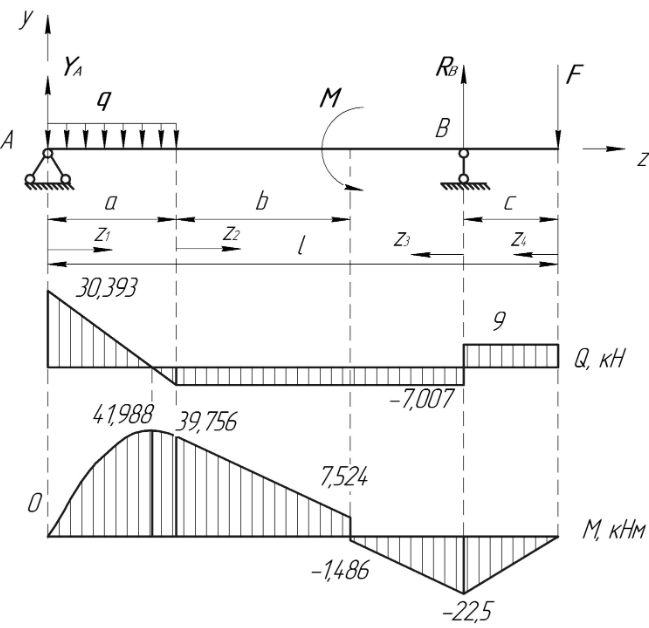

Для заданной схемы балки, нагруженной сосредоточенной силой F, сосредоточенным моментом M и распределенной нагрузкой q требуется написать выражения Q и M в общем виде, построить эпюры Q и M, найти Mмакс и подобрать стальную балку круглого поперечного сечения при [s] = 160 МПа.

Исходные данные:

a = 3,4м; b = 4,6м; c = 2,5м; l = 13,5м; m = 9кHм; F = 9кH; q = 11кH/м.

Решение:

Определим реакции опор из уравнений равновесия:

Откуда:
