Условие задачи

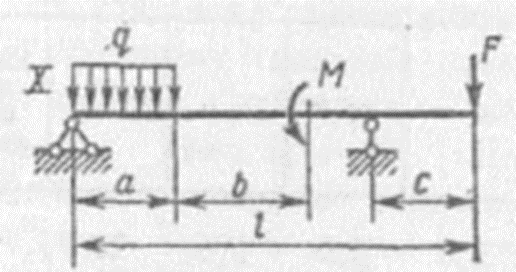

Для заданной схемы балки требуется написать выражения поперечной силы Q и изгибающего момента М для каждого участка в общем виде, построить эпюры Q и М, найти Мmax и подобрать стальную балку двутаврового поперечного сечения при [σ]=160 МПа.

Дано:

а =2,4м, b =3,6м, с=2,0м, l= 11 м, М = 8,0 кН·м, F =18 кН, q = 20 кН/м.

Ответ

Освобождаем балку от связей (опор), заменяя их действие, реакциями связей.

Для полученной плоской системы сил составляем уравнения равновесия для определения этих реакций.

Из уравнения (1), находим:

Из у...
