Для заданной схемы балки требуется определить опорные реакции, построить эпюры изгибающих моментов, найти максимальный момент и подобрать стальную балку двутаврового поперечного сечения.
«Для заданной схемы балки требуется определить опорные реакции, построить эпюры изгибающих моментов, найти максимальный момент и подобрать стальную балку двутаврового поперечного сечения.»
- Механика
Условие:

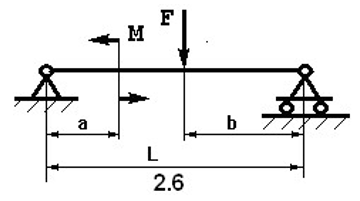

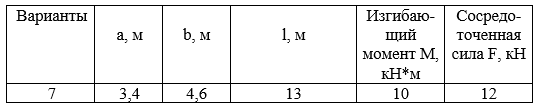

Для заданной схемы балки требуется определить опорные реакции, построить эпюры изгибающих моментов, найти максимальный момент Мmax и подобрать стальную балку двутаврового поперечного сечения при [σ] = 160 МПа.
Решение:
1. Определение опорных реакций балки.
x=0: HB=0
mA=0: -M+F(L-b)-VB L=0
-10+12(13-4,6)-VB13=0 VB=90,8/13=6,98 кН
y=0: RA-F+VB=0 RA=12-6,98=5,02кН
Проверка
mB=-M-Fb+RA L=-10-124,6+5,0213=0
Проверка сошлась, опорные реакции определены верно.
Построение эпюры изгибающих моментов
MС=-VBb=-6,984,...
