Условие:
Для заданной схемы (рис. 4,а) требуется:
1) найти размеры поперечного сечения стержня (d = ?) при
= 20 МПа;
2) построить эпюру распределения напряжений в опасном сечении;
3) определить перемещение
при модуле упругости Е = 3∙ 104 МПа.
Решение:
1. Определение размеров поперечного сечения стержня.

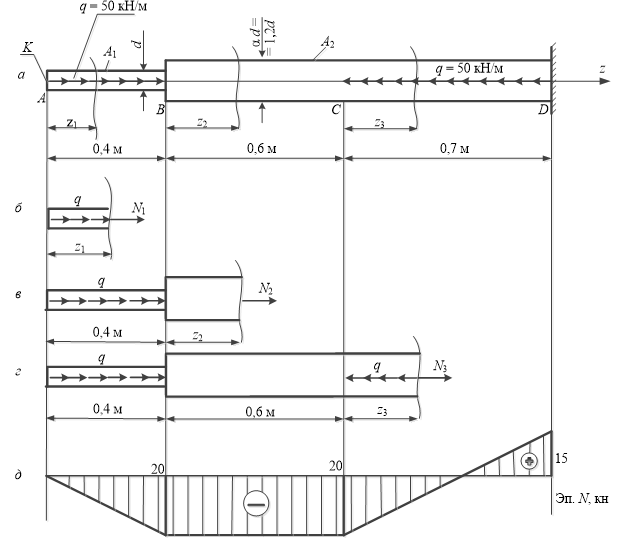

1.1. Построение эпюры продольных сил N (рис. 4, ад):
Рис. 4. Построение эпюр продольных сил
1.2. Определение нормальных напряжений в сечениях:
