Для заданной схемы (рис. 8, а) требуется: 1) определить номер двутавровой балки при [σ] = 160 МПа, [τ] = 110 МПа; 2) построить эпюры распределения напряжений σ и τ в опасных сечениях.
«Для заданной схемы (рис. 8, а) требуется: 1) определить номер двутавровой балки при [σ] = 160 МПа, [τ] = 110 МПа; 2) построить эпюры распределения напряжений σ и τ в опасных сечениях.»
- Механика
Условие:
Для заданной схемы (рис. 8, а) требуется:
1) определить номер двутавровой балки при
= 160 МПа,
= 110 МПа;
2) построить эпюры распределения напряжений
в опасных сечениях. Сделать проверку прочности по главным напряжениям, условно приняв
3) определить перемещения
при модуле упругости Е = 2∙105 МПа.
Рис. 8. Построение эпюр поперечных сил и изгибающих моментов
Решение:
1. Определение номера двутавровой балки.

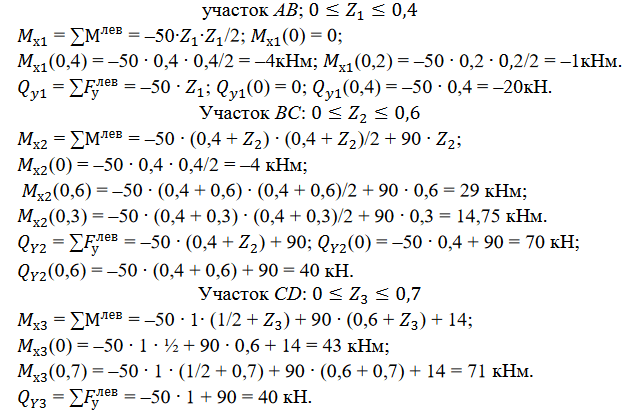

Найдем опасное сечение, для этого построим эпюры изгибающих моментов и поперечных сил (рис. 8, бе):
Из эпюры изгибающих моментов находим На основании условия прочности по нормальным напряжениям
