Для заданных двух систем балок (рис. 6) требуется написать выражения Q и М для каждого участка в общем виде, построить эпюры Q и М, найти максимальное М и подобрать:

Для заданных двух систем балок (рис. а; 6) требуется написать выражения Q и М для каждого участка в общем виде, построить эпюры Q и М, найти максимальное М и подобрать:

а) для схемы а) деревянную балку круглого поперечного сечения при [σ] = 8 МПа;

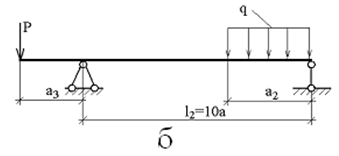

б) для схемы б) стальную балку двутаврового поперечного сечения при [σ] = 160 МПа.

а)



б)
