Для заданных двух схем балок требуется написать выражения, для каждого участка в общем виде, подобрать: 1. деревянную балку круглого поперечного сечения при 8 МПа. 2. стальную балку двутаврового поперечного сечения при 160 МПа.

«Для заданных двух схем балок требуется написать выражения, для каждого участка в общем виде, подобрать: 1. деревянную балку круглого поперечного сечения при 8 МПа. 2. стальную балку двутаврового поперечного сечения при 160 МПа.»
  • Механика

Условие:

Для заданных двух схем балок требуется написать выражения Q  и M  для каждого участка в общем виде, построить эпюры  Q  и  M , найти  и подобрать:

1.Для схемы (а) деревянную балку круглого поперечного сечения при

2. Для схемы (б) стальную балку двутаврового поперечного сечения при

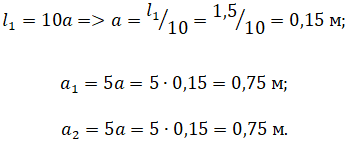

Исходные данные для деревянной балки:

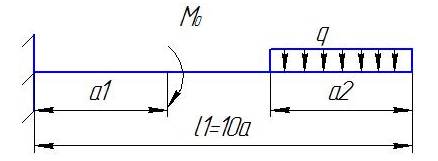

Рис. 5

Исходные данные для стальной балки:

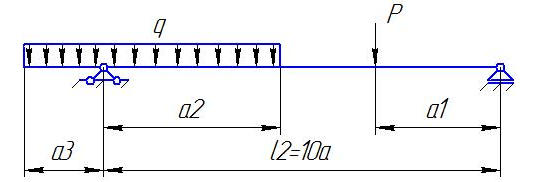

Рис.7

Решение:

Для деревянной балки

1.Построение эпюр поперечной силы и изгибающего момента.

Не вычисляя из уравнений равновесия значения реакций в заделке, используя метод сечений, запишем выражения для поперечной силы и изгибающего момента по участкам балки. Будем двигаться при этом справа налево в сторону заделки, начиная со свободного конца.

Границы первого участка:
