Двухступенчатый стальной брус, длины ступеней которого указаны на рис. 23 (схемы I-X) нагружен силами .Построить эпюры продольных сил и нормальных напряжений по длине бруса,

Дата добавления: 08.10.2024

Условие задачи

Двухступенчатый стальной брус, длины ступеней которого указаны на рис. 23 (схемы I-X) нагружен силами и  .

Построить эпюры продольных сил и нормальных напряжений по длине бруса, приняв МПа. Числовые значения сил и ,

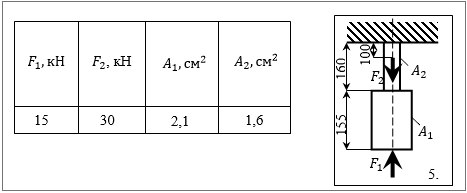

а также площадей поперечных сечений ступеней и   для своего варианта взять из таблицы:

Ответ

Определим реакцию в заделке из уравнения статического равновесия

Для построения эпюры продольных сил используем метод сечений. Рассмотрим 3 сечения
