Двухступенчатый стальной брус, длины ступеней которого указаны на рис. 7, нагружен силами F1 и F2. Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить удлинение (укорочение) бруса.

Дата добавления: 20.10.2024

Условие задачи

Двухступенчатый стальной брус, длины ступеней которого указаны на рис. 7, нагружен силами F1 и F2.

Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить удлинение (укорочение) бруса, приняв Е = 2·105  МПа.  Числовые  значения  сил  F1   и  F2,  а  также  площадей поперечных   сечений   ступеней   А1   и   А2   для   своего варианта взять из табл. 8.

Требуется построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить перемещение свободного конца бруса.

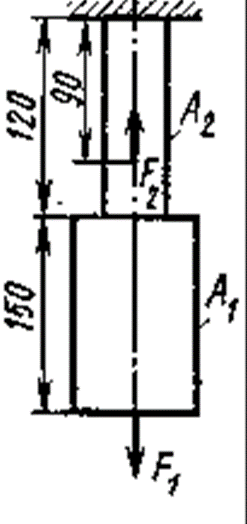

       Рис. 7

Ответ

Дано:

F1 = 10,8 кН; F2 = 30 кН; А1 = 2,8 см2 А2 = 2,4 см2

Е = 2∙105 МПа

Решение

1. Делим брус на 3 участка. Изображаем расчетную схему бруса с указанием номеров участков (рис. 8, а)

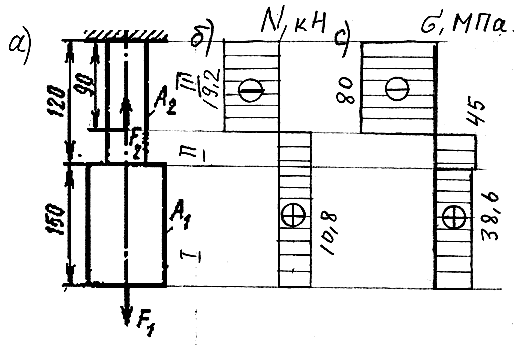

Рис.8. Расчетная схема бруса и эпюры продольных сили норма...
