Двухступенчатый стальной брус, нагружен силами F1, F2, F3. Дано: F1=16кH, F2=25кH, F3=28кH,  A1=1,2см2,  A2 =1,8см2.Построить эпюры продольных сил и нормальных напряжений, определить перемещение Δl свободного конца бруса, приняв Е=2·105МПа.

Дата добавления: 11.06.2024

Условие задачи

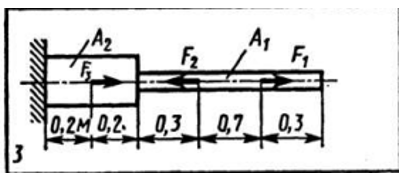

 Двухступенчатый стальной брус, нагружен силами F1, F2, F3.

Дано:

F1=16кH, F2=25кH, F3=28кH,  A1=1,2см2,  A2 =1,8см2.

Построить эпюры продольных сил и нормальных напряжений, определить перемещение Δl свободного конца бруса, приняв Е=2·105МПа.

Ответ

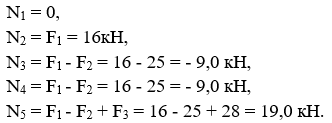

Разбиваем длину бруса на пять силовых участка: I, II, III, IV и V. В каждом из кото рых проводим сечения и используя метод сечений находим внутренние продольные усилия Ni.

По полученным результатам строим эпюру продольных сил N.

Определяем нормальные на...
