Условие задачи
Двухступенчатый стальной брус нагружен силами F1, F2, F3 (рис. 7). Построить эпюры продольных сил N и нормальных напряжений d по длине бруса. Определить перемещение D 1 свободного края бруса (Е=2х105 Н/мм2).
Ответ

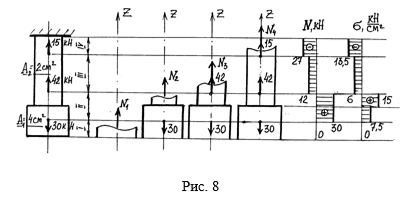

Разбиваем брус на участки, начиная от свободного края. Границами участков будут сечения, в которых приложены силы (рис. 8).
Данный брус имеет 4 участка. В пределах каждого участка воспользуемся методом сечений:
Разбиваем брус на рассматриваемом участке сечением, перпендикулярным оси бруса; Мысленно отбрасываем любую часть бруса (лучше отбросить в...
