Условие задачи
Грунт имеет характеристики: γ = 18,5 кН/м3, φ=25 °, с = 6 кПа. Передняя и задняя грани стенки гладкие вертикальные. Высота задней грани Н=4,7 м, передней – d=1,6 м. На горизонтальной поверхности засыпки приложена равномерно распределенная нагрузка q = 25 кПа.

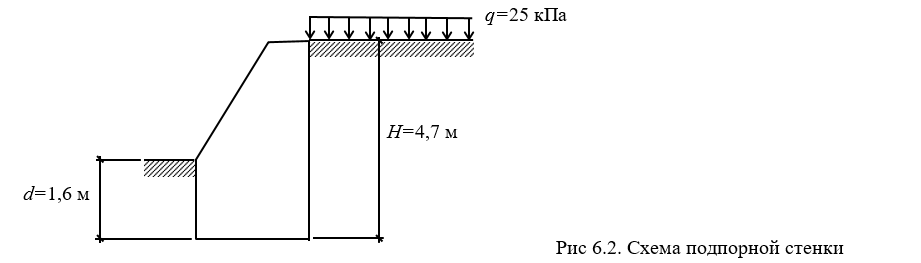

Построить эпюры активного и пассивного давлений грунта на подпорную стенку и определить равнодействующие давлений, указав точки их приложения и ширину призм обрушения и выпора (рис. 6.2).
Ответ
Подпорная стенка, поддерживая грунт от обрушения, испытывает с его стороны давление, которое принято называть активным. Активное давление, воздействуя на стенку, вызывает ее смещение, что приводит к возникновению сопротивления грунта с другой стороны. Это сопротивление называется пассивным давлением.
В первом случае вертикальное напряжение sz = s1 = max, а горизонтальное напряжение sx = sa = min активное давление, во втором sz = s3 = min, а sx = sp = max пассивное давление.
Активное давление грунта на абсолютно гладкую (отсутствует трение) подпорную стенку без учета сцепления грунта определяетс...
