Исходные данные: М = 1700 Н·м, L = 1300 мм, Р = 1000 Н, Р1 = 1500 Н, a = 300 мм, b = 500 мм, [σ]из = 240 МПа, брус - круглый. Требуется: определить диаметр стержня в месте приложения силы Р1 и момента М.

22 января 2025
Механика

Условие:

Исходные данные:

М = 1700 Н·м, L = 1300 мм, Р = 1000 Н, Р₁ = 1500 Н, a = 300 мм, b = 500 мм,

[σ]_из = 240 МПа, брус - круглый.

Требуется: определить диаметр стержня в месте приложения силы Р₁ и момента М.

Решение:

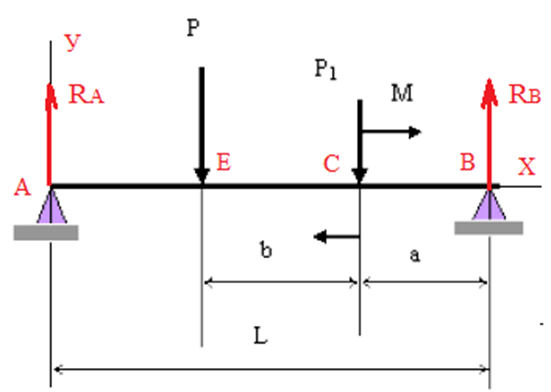

Освобождаем балку от связей (опор), заменяя их действие, реакциями опор, при этом делаем уточнение, что одна из опор (например В) шарнирно-подвижная, т.к. представленное в задание графическое изображение имеет якобы две шарнирно- неподвижные опоры. Для полученной плоской системы сил составляем два уравнения равнов...
