решение задачи на тему:

Исходные данные: Р = 3,5 кН, Р1 = 2,0 кН, [τ] = 60 МПа, [σ]из = 100 МПа. Требуется: 1. Определить необходимую величину катета k сварного шва. 2. Определить толщину кронштейна δ. Примечание. Кронштейн приварен к стенке двумя угловыми швами.

Дата добавления: 13.09.2024

Условие задачи

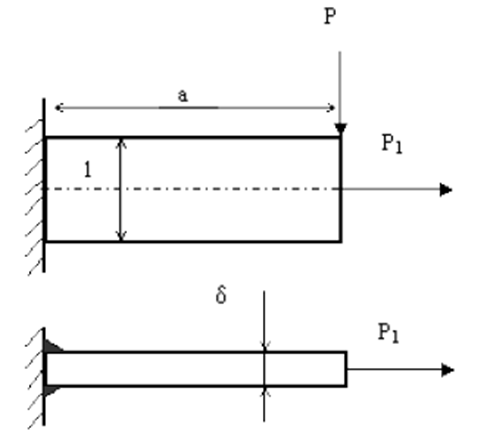

Исходные данные:

Р = 3,5 кН, Р1 = 2,0 кН,  [τ] = 60 МПа, [σ]из = 100 МПа.

Требуется: 1. Определить необходимую величину катета k сварного шва.

2. Определить толщину кронштейна δ.

Примечание. Кронштейн приварен к стенке двумя угловыми швами.

Ответ

Определяем толщину 𝛿 кронштейна из условия прочности на изгиб:

𝜎 = М/W []из, где М = Ра и момент поперечного сечения: W= 𝛿l2/6.

По условию задачи не задано ни длина кронштейна а, ни ширина l.

Для доведения решения задачи до ответа принимаем самостоятельно: а = 5l, и ширину l = 100 мм, тогда: 𝜎 = М/W = 5Рl/( 𝛿l2/6) = 30Р/𝛿l []из, отсюда...
