Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость ∆э=1мм), состоящему из труб различных диаметров D и различной длины L, вытекает в атмосферу вода с расходом Q=1,1л/с и температурой t=11ºС. Коэффициент кинетической энергии принять равным1,1.

Определить:

1.    Скорость движения воды и потери напора (по длине и местные) на каждом участке трубопровода.

2.    Установить величину напора Н в резервуаре.

3.    Построить напорную и пьезометрическую линии в масштабе.

Решение:

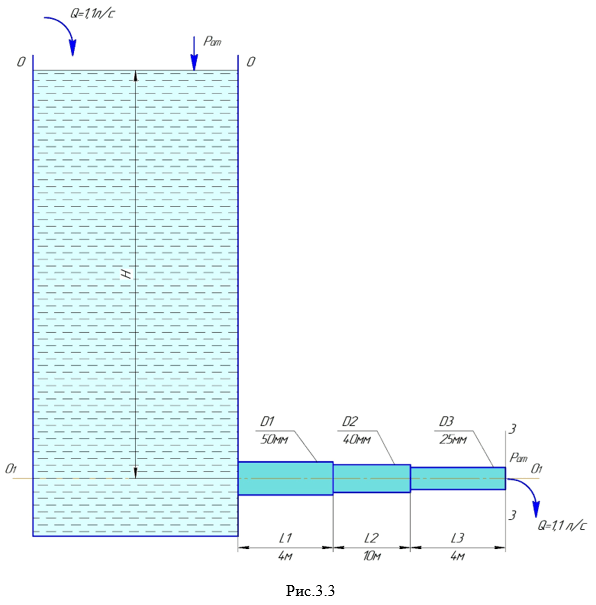

Задача решается на основе уравнения Бернулли. Составляем уравнение в общем виде для сечений 0-0 и 3-3 (см. Рис. 3.3):

Плоскость сравнения выбираем горизонтальную, проходящую по оси трубопровода О1-О1.

Вычисляем составляющие уравнения.

Z0=Н (искомая величина напора в резервуаре);

Р0=Ратм (атмосферное давление);

v0=0 (скорость движения воды в сечении 0-0);

а0= 1

Z3 =0 (т.к. плоскость сравнения по оси...
