Условие задачи
К газопроводу подключен многожидкостный пьезометр (ртуть-вода-ртуть). Пьезометрические высоты подъема уровней ртути относительно поверхности α составляют: h1 = (60 + y) см, h2 = (80 + 0,05 ∙ x ∙ y) см, h3 = (3 + 0,1 ∙ x) см. Определить абсолютное и избыточное давление в газопроводе, если барометрическое давление равно 750 мм рт. ст.
Ответ

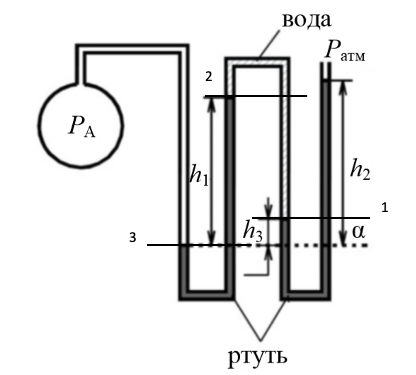

Проведем плоскости равных давлений 1, 2 и 3 как показано на рисунке.
В правом колене на уровне 1 давление:
В левом колене на уровне 1 давление:
Следовательно:
