К стальному ступенчатому валу, имеющему сплошное поперечное сечение, приложены четыре момента. Левый конец вала жестко закреплен в опоре, а правый конец

Дата добавления: 10.06.2024

Условие задачи

К стальному ступенчатому валу, имеющему сплошное поперечное сечение, приложены четыре момента(рис. 4). Левый конец вала жестко закреплен в опоре, а правый конец — свободен и его торец имеет угловые перемещения относительно левого конца.

а =1,0м, b =1,0м, с =1,0м, Т1= 5,1 кН·м, Т2 = 2,1 кН·м, Т3= 1,1 кН·м,

Т4 = 0,1 кН·м, [τ] = 30 МПа, E = 2·105 МН/м2.

Требуется:

1) построить эпюру крутящих моментов по длине вала;

2) при заданном значении допускаемого напряжения на кручение определить диаметры d1 и d2 вала из расчета на прочность, полученные значения округлить;

3) построить эпюру действительных напряжений кручения по длине вала;

4) построить эпюру углов закручивания, приняв G≈0,4E.

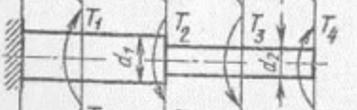

Рис. 4

Ответ

1. Построение эпюры крутящих моментов

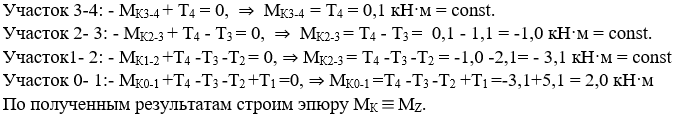

Разбиваем длину вала на четыре участка: 0-1, 1-2, 2-3 и 3-4. Применив метод сечений на каждом из участков, определяем моменты внутренних сил МК.

К сечения подходим со стороны свободного конца вала, чтобы не определять специально реактивный момент в сечении жесткой заделки, рассматривая равновесие отсеченной части вала.

2. Определяем диаметры вала из расчета на п...
