К стальному валу приложены три известных момента: Т_1, Т_2, Т_3. Требуется: 1) из условия равновесия вала найти значение момента Х (сопротивлением опор пренебречь); 2) построить эпюру крутящих моментов; 3) из расчета на прочность определить диаметр вала;
- Механика
Условие:

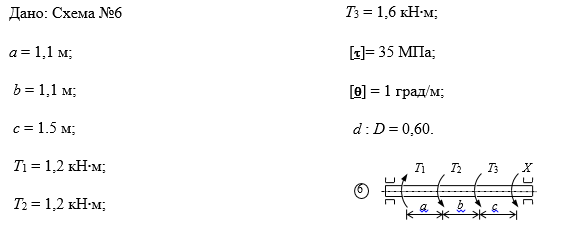

К стальному валу приложены три известных момента: Т1, Т2, Т3.
Требуется:
1) из условия равновесия вала найти значение момента Х (сопротивлением опор пренебречь);
2) построить эпюру крутящих моментов;
3) из расчета на прочность определить диаметр вала;
4) для этой же задачи из расчета на прочность подобрать вал кольцевого поперечного сечения при заданном отношении внутреннего диаметра d к наружному D.
5) выбрать вал с меньшей площадью поперечного сечения.
6) для выбранного вала построить эпюру углов закручивания, вычислить наибольший относительный угол закручивания Θ и сравнить его с допускаемым [Θ] =1град/м.
Решение:
Из условия равновесия
находим значение момента X
Строим эпюру крутящих моментов
По условию прочности вычисляем требуемый диаметр вала
