Конструкция состоит из двух частей. Определить реакции в опорах и шарнирном соединении С (рис. 1).

Исходные данные:

P=13 кН, M=10кН*м, q=2,4 кH/м.

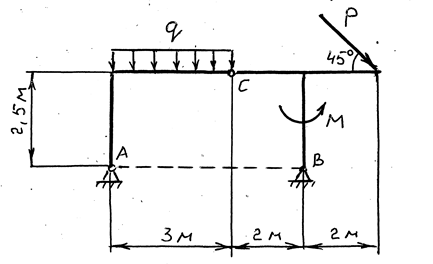

Рис.1

Решение:

Конструкция состоит из двух частей АС и СВ, которые в точке С соединяются при помощи шарнира. Внешними связями, наложенными на конструкцию, являются в точках А и B шарнирно-неподвижные опоры. На конструкцию действуют: пара сил с моментом М, сила Р и равномерно-распределённая нагрузка q.

На основе принципа освобождения от связей, заменим действие связей на тело реакциями. Реакцию шарнирно-неподвижной опоры В () представим в виде двух составляющих ( ).Реакцию шарнирно-неподвижной опоры А ( ) так же представим в виде двух составляющих ( ).
