Конструкция состоит из двух стержней, соединенных между собой и с основанием шарнирами (рисунок один три). К шарнирному болту Це привязан груз Пэ. Требуется определить внутренние усилия в стержнях и подобрать их сечение.
- Механика
Условие:

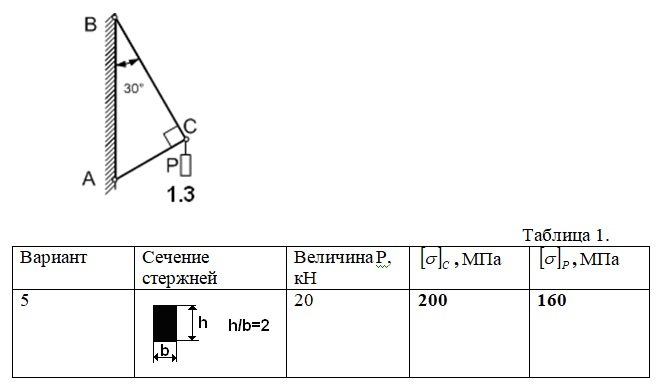

Конструкция состоит из двух стержней, соединенных между собой и с основанием шарнирами (рис.1.3). К шарнирному болту С привязан груз Р. Требуется определить внутренние усилия в стержнях и подобрать их сечение по допускаемым напряжениям на сжатие и растяжение. Величина силы Р, форма сечения и допускаемые напряжения приведены в таблице1.
Решение:
1.Объект равновесия точка С;
2.Обрываем связи заменяя их реакциями этих связей, направленными вдоль стержней (рис. 1). При этом предполагаем, что оба стержня растянуты, то есть усилия направлены от точки С.
3.Направляем оси координат X и Y, принимая ось Х перпендикулярно стержню ВС.

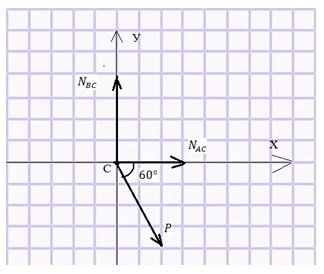

Рис.1. Действующие силы.
4.Составляем уравнения равновесия плоской сходящейся системы сил, приложенных к точке С.
